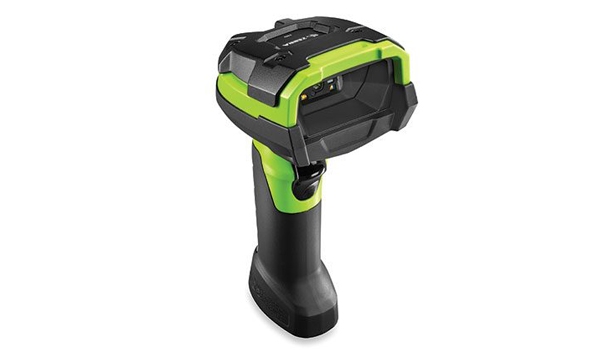

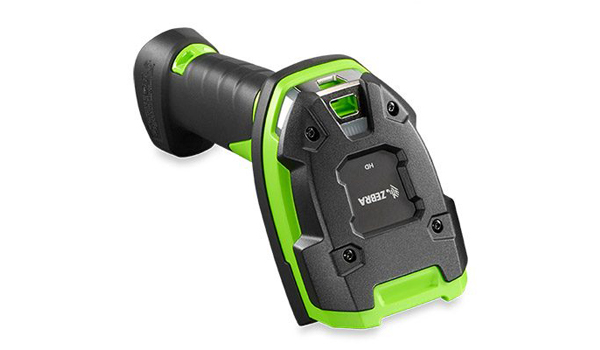

作為ZEBRA 3600堅固型掃描器系列的一員,堅固耐用的一維和二維DS3678-DP無繩條碼掃描器穩定地快速采集幾乎每個直接部件標識,適用于需要對每個產品組件進行端到端可追溯性跟蹤的航空航天、汽車等制造工廠。
此外,由于 DS3678-DP還能采集顯示在屏幕上或印在標簽上的一維和二維條碼,因此您能得到真正的價值——通過能夠滿足裝配線和質量控制等掃描需求的一個靈活設備獲得良好的性能。
1、用于掃描1D/2D直接部件標記(DPM)和條碼,擁有不間斷性能;
為了確保產品的質量,遵守有關產品全程追溯的法律法規,工廠生產車間的員工們每天要掃描批量直接部件標記。無線DS3678-DP掃描儀采用了耐用性設計,擁有高效的掃描性能和可管理性,如果您為員工們提供這樣的產品,無疑是為他們配備了有用的工具。高效的掃描功能可以快速地采集直接部件標記以及幾乎任何標簽上的1D和2D條碼。耐用設計使這款產品可以在幾乎任何環境下應用自如,也適合在惡劣環境下使用。這款掃描器的部署和管理方便,可以大大節約時間。在無線技術方面,DS3678-DP采用了斑馬自有的技術。DS3678-DP具備您所需要的不間斷性能,可以提高員工的工作效率和產出量,確保產品可追溯性、縮短生產周期、減少生產線意外停機。
2、高效的DPM和標準1D/2D條碼掃描性能;
可以采集幾乎所有類型的直接部件標記(DPM)和印刷版1D/2D條碼。無論DPM代碼的大小、所在表面、對比度或密度如何,均可以輕松采集,包括很難采集的符號、點式打標以及激光蝕刻、墨水標記、化學蝕刻、噴墨印刷、壓鑄和熱噴涂。同時,它們還可以采集各種標簽上的打印條碼,即使標簽破損、污損、打印不清楚甚至出現褶皺,也不會有影響。這種雙重功能將為您實現價值:您可以將這款掃描器用在生產線上來跟蹤和追溯原材料,也可以將它用在倉庫里,完成從收貨到發貨的一系列工作。
3、耐用設計;
DS3678-DP為堅固耐用的掃描器,可以經受從8英尺/2.4米的高處跌落至混凝土地面的沖擊。在模擬實際翻滾和跌落的測試中,DS3678-DP雖經歷了多次翻滾,依然能運行如初。這兩個型號的工業等級達到了IP67。
4、照明系統;
照明系統提供了多種光效,有助于采集任何類型表面上的標記,包括反光、不規則和彎曲表面上的標記,以及高對比度和低對比度標簽。內置的擴散器提供了在光亮且反光的表面上采集打印標志所需要的非直射光。該擴散器還采用了專門設計,對于彎曲標簽上打印的條碼,可以將更多的光照射到其邊緣,進而增加圖像質量,使讀碼更輕松。利用直射閃光模式可以用強光成功讀取任何表面上的低對比度條碼,包括難以掃描的拋光物體表面。
5、工具簡化管理;
利用123Scan2和 Scan Management Service(SMS)為您遠程配置掃描器、更新固件、對數據進行正確的格式化以滿足后端系統的需要、監控PowerPrecision+電池?cái)?shù)據等。
6、藍牙模式可以實現“無線”自由;
Bluetooth 4.0(低耗能)將提供快速的無線通信和高能效。
我們的Wi-Fi友好模式可以減少藍牙設備在Wi-Fi環境下經常會遇到的無線干擾問題。

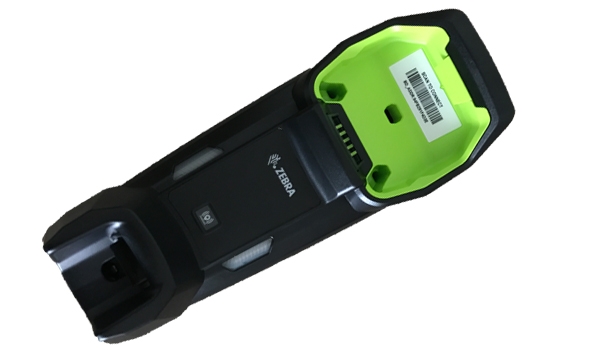

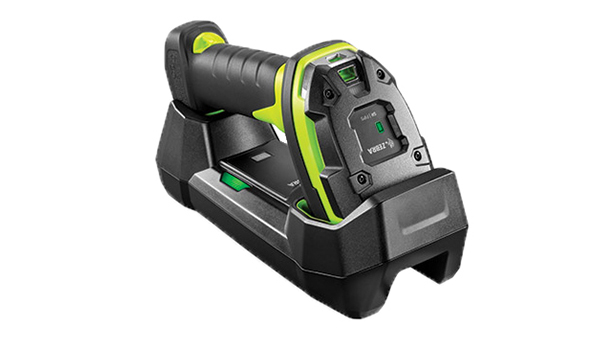

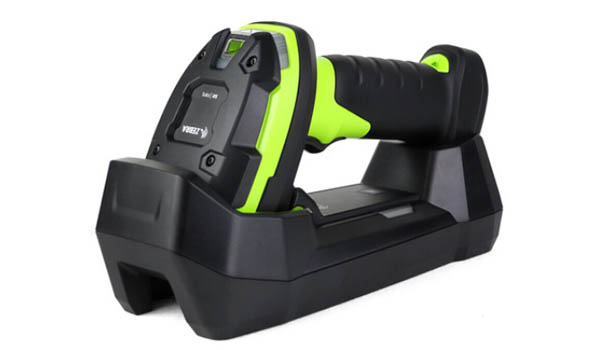

“隨意行”耐用型充電座用途廣泛,耐用性好。DS3678-DP充電座是一款提供IP65級密封充電座的產品。該充電座采用了工業級充電插頭,可經受多次插拔。
電池“電量指示燈”和Bluetooth狀態LED讓您可以輕松查看電池電量和Bluetooth連接情況。
PowerPrecision+電池在電池電量和管理方面,單次充電掃描次數多,并且還可以監控與電池運行狀態相關的各種數據。
ZEBRA斑馬DS3678-DP二維耐用型無線條碼掃描器詳細參數
物理特性
尺寸:7.3英寸(高)x 3.0英寸(寬)x 5.6英寸(深)
18.5厘米(高)x 7.6厘米(寬)x 14.3厘米(深)
重量:14.18盎司/402克
輸入電壓范圍:主機供電:4.5VDC to 5.5VDC
外界供電:11.4VDC to 12.6VDC
顏色:工業綠
支持的主機接口:USB,RS232,鍵盤插口,
工業以太網:EtherNet/IP、Profinet、Modbus、TCP和Std TCP/IP
電池:PowerPrecision+ 3100 mAh
可充電鋰電池
用戶指示器:直接讀碼指示器;LED;蜂鳴器;震動
性能特點
照明:直接:兩個柔和白光LED
漫射:環繞紅色634nm LED
掃描儀視場:水平:31°;垂直:23°
圖像傳感器:1,280 x 960像素
打印對比度:不小于15%反射差異
偏轉角/俯仰角/翻滾角:偏轉視角±60°;傾斜視角:±60°;旋轉視角:±360°
讀碼能力
1D:Code 39,Code 128,Code 93,Codabar/NW7,Code 11,MSI Plessey,UPC/EAN,I 2 of 5,Korean 3 of 5 , GS1 DataBar, Base 32(Italian Pharma)
2D:PDF417, Micro PDF417, Composite Codes, TLC-39,Aztec, DataMatrix, MaxiCode, QR Code, Micro QR, Chinese Sensible (Han Xin), 郵政編碼
OCR:OCR-A /B、MICR-E13B、US Currency Serial Number
使用環境
工作溫度:-4℉至122℉/-20℃至50℃
儲存溫度:-40℉至158℉/-40℃至70℃
濕度:5%至95%(無冷凝)
跌落規格:可承受多次從8.0英尺/2.4米高處跌落至混凝土地面的沖擊
翻滾規格:可承受5000次3.3英尺(1米)滾動的沖擊
密封:掃描器:IP67;FLB充電座:IP65
ESD(靜電釋放):依據EN61000-4-2,±20KV空氣放電,±10KV直接放電,±10KV間接放電
環境光抗擾能力:0到10,037 Foot Candles/0至108,000 Lux(陽光直射)
實用工具和維護
123 Scan2:對掃描器參數進行編程、更新固件、提供掃描條碼數據和打印報告。
掃描器SDK:生成功能的掃描器應用程序,包括文檔、驅動程序、測試實用工具和示例源示例。
掃描器管理服務(SMS): 遠程管理ZEBRA掃描器,并查詢其資產信息。
無線連接
藍牙無線:Bluetooth Class 1,4.0(LE),串行端口(SPP)規范和HID規范
數據速率:傳統藍牙為3 Mbit/s (2.1 Mbit/s)
低能耗藍牙為1 Mbit/s (0.27 Mbit/s)
無線電范圍:戶外直線視距:Class 1:300英尺(100米)
Class 2:30英尺(10米)
相關法規
環境參數:RoHS EN 50581:2012
激光/LED:Exempt Risk Group LED per IEC/EN 62471(Ed 1)
Class 2 Laser per IEC/EN 60825-1(Ed 3) Complies with 21CFR1040.10
EMI/RFI : IT輻射:EN 55022:2010/AC:2011(Class B); IT干擾:EN 55024:2010;重工業:EN61000-6-2:2005/AC:2005;諧波電流發射:E61000-3-2:2006+A1:2009+A2:2009(Class B);電壓波動和閃變:EN61000-3-3:2013;電氣設備:EN60601-1-2:2007/AC:2010,IEC60601-1-2:2007(Modified);無線射頻設備:47 CFR Part 15, Subpart B, Class B; 數字設備:ICES-003 Issue 5, Class B
保修:1年
讀碼范圍
符號 分辨率 近/遠
Code 39 3.0mil 0.2-2.8英寸/0.5-7.1厘米
Code 39 5.0 mil 0.2-2.8英寸/0.5-7.1厘米
PDF417 6.6 mil 0.2-3.2英寸/***0.5-8.1厘米
Datamatrix 5.0 mil 0.4-2.5英寸/1.0-6.3厘米
Datamatrix 10.0 mil 0.0-3.4英寸/0.0-8.6厘米
QR 5.0 mil 0.4-2.5英寸/1.0-6.3厘米
QR 10.0 mil 0.0-3.4英寸/0.0-8.1厘米
UPC 13.0 mil 1.0-5.8英寸/2.5-14.7厘米
*要在冷藏環境中使用,需使用加熱掃描器支架附件。
掃描槍1臺、通訊底座1個、電池1個、電源適配器1個、電源線1根、數據線1根、說明書1份
選配件:無
