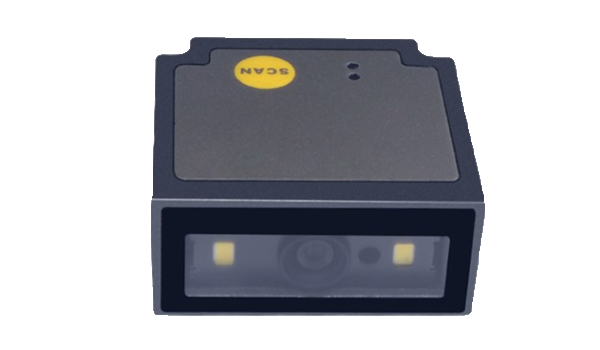

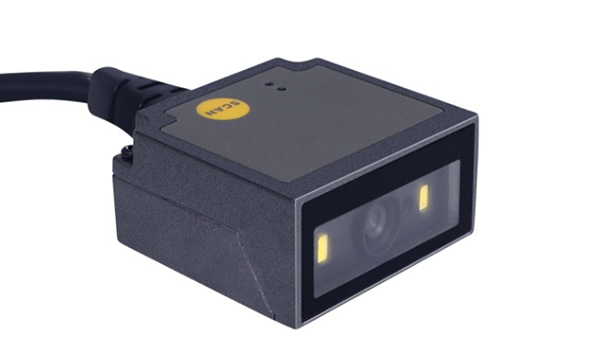

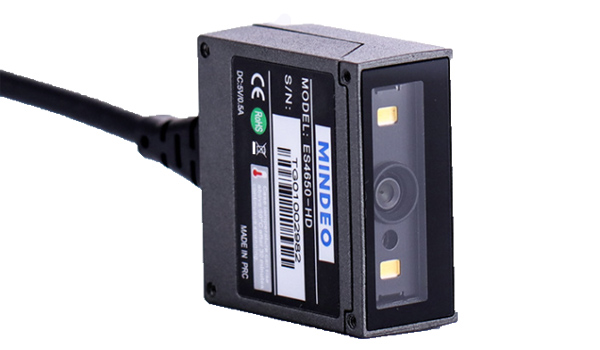

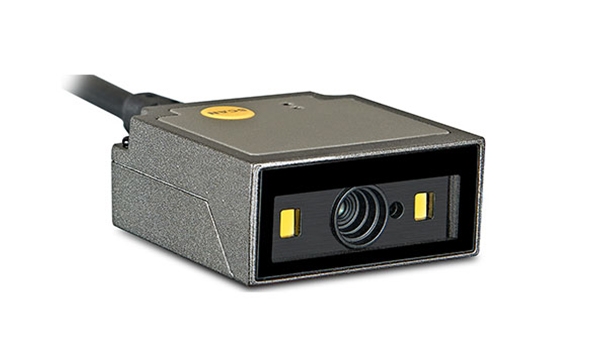

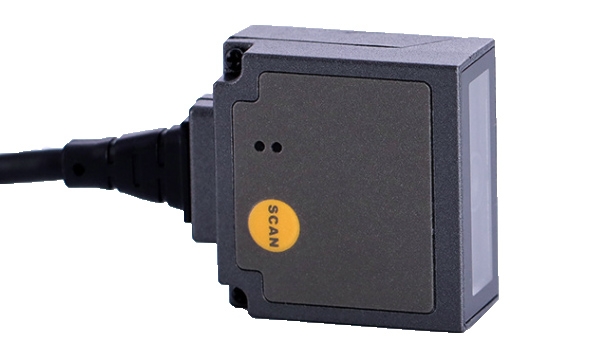

民德Mindeo ES4650是一款嵌入式一維/二維影像式條碼掃描器,可支持手機屏幕條碼、高密度、印刷畸變、破損等非標準條碼、反色條碼、直接部件標識(DPM)的讀取,采用鋼化玻璃出射窗,工業等級達IP52,可安裝在各種機械設備中靈活使用。
1、體積小巧,即插即用,便于嵌入其他主機設備;
2、快速識讀所有通用的一維/二維紙質條碼、電子屏幕條碼;
3、百萬像素,識讀污損、反色等條碼效果好;
4、影像式感應技術,即使掃描窗前有透明鏡片遮擋,亦能快速感應;
5、多種觸發模式:自動感應、命令觸發、按鍵觸發、電平信號觸發;
6、柔和的白色照明和綠色瞄準光標,帶來舒適便捷的掃描體驗。
民德Mindeo ES4650嵌入式影像條碼掃描器詳細參數
機械參數
外觀尺寸:43.5 毫米×41.0 毫米×19.0 毫米(長×寬×高)
重量:68 克(不含線纜)
材質:外殼:鋅合金,掃描窗:鋼化光學玻璃
提示方式:蜂鳴器
系統接口:RS-232 串口(3.3V TTL 電平),USB 鍵盤,USB 虛擬串口
觸發方式:按鍵觸發、自動感應觸發、命令觸發、電平信號觸發
設置方式:依次掃描設置條碼或通過 RS-232 串口和 USB 虛擬串口發送命令
電氣參數
輸入電壓:3.4-5.5VDC
電流:105mA(待機),435mA(掃描)5VDC
性能參數
掃描方式:圖像掃描
圖像尺:1280×800 像素
視場角:水平:45°,垂直:28°
掃描角度:±70°,±72°,360°(左右、前后、轉動)
印刷對比度:不小于20%反射差
讀碼種類
1D:UPC-A,UPC-E,UPC-E1,EAN-13,EAN-8,ISBN/ISSN,39 碼,39 碼(全碼), 32 碼,Trioptic 39 碼,交叉 25 碼,工業
25 碼,矩陣 25 碼,庫德巴(NW7),128 碼,ISBT 128,93 碼,11 碼(USD-8),MSI/Plessey,UK/Plessey,UCC/EAN 128(GS1-128),郵政碼,Telepen,GS1 DataBar(前身是:RSS)系列
2D:PDF417,MicroPDF417,QR 碼,DataMatrix,漢信碼,Aztec 碼,GS1 Composite,MicroQR 碼,CodaBlock F 碼,GM 碼
解析度:SR:1D(Code 128):4mil,2D(PDF417):6.7mil
HD:1D(Code 39):3mil,2D(QR):5mil
景深
標準型(SR) 高密型(HD)
3mil Code39(3 字符) / 5.5cm - 8.3cm
4mil Code39(9 字符) 9.0cm - 16.0cm 4.5cm - 14.2cm
13mil UPC(6 字符) 1.2cm - 35.0cm 1.0cm - 28.0cm
20mil Code39(1 字符) 4.0cm - 55.0cm 4.0cm - 38.0cm
5mil QR(40 字符) / 4.8cm - 10.0cm
6.7mil PDF417(20 字符) 7.0cm - 16.0cm 3.0cm - 16.0cm
10mil QR(20 字符) 2.5cm - 19.0cm 1.7cm - 20.0cm
20mil QR(20 字符) 2.0cm - 38.0cm 2.0cm - 32.0cm
環境參數
溫度范圍:-20℃至 50℃(工作),-20℃至 70℃(存儲)
濕度:5%至 95%(無冷凝)
安規認證
抗振等級:IEC60064-2-6:嵌入式掃描器不上電,沿著 X、Y 和 Z 軸方向隨機振動,每個軸向 1 個小時:20 to 80Hz:以 3dB/oct的速率加大到 0.04G2/Hz;80 to 350Hz:0.04G2/Hz;350 to 2000Hz:以 3dB/oct 的速率減小
抗擊等級
IEC60064-2-27:脈沖寬度:0.5 毫秒,加速度:可達1500G,沖擊方向和次數:±X 軸,±Y 軸,±Z 軸,每個方向 3 次(一共18 次)
等級
光照:EN62471:2008 | EMC 電磁兼容性:EN55022 | 密封等級:IP52 | ESD 靜電防護等級:EN55024,接觸放電:±4KV,
空氣放電:±8KV | 射頻抗擾度:IEC61000-4-3,10V/m | 人工光抗擾度:100,000LUX | 跌落等級:可承受多次1.5 米高度跌落到水泥地面的沖擊
保修期:壹年
掃描器1臺、數據線1根、說明書1份
選配件:無
