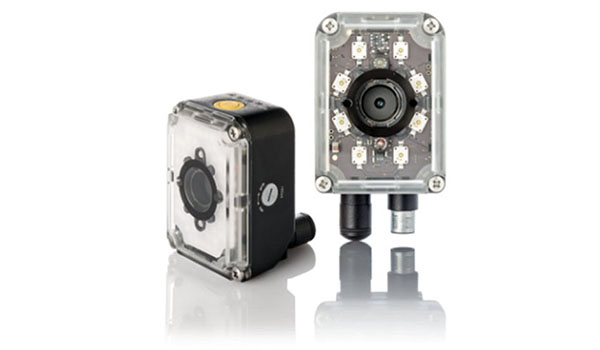

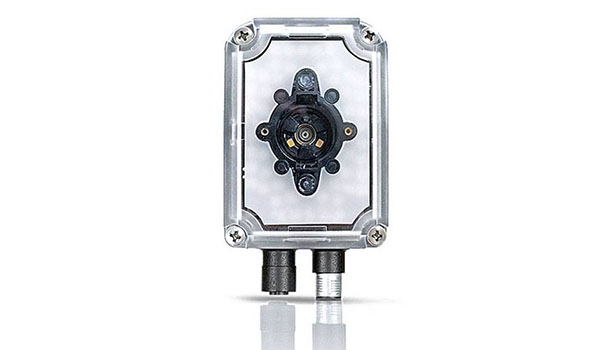

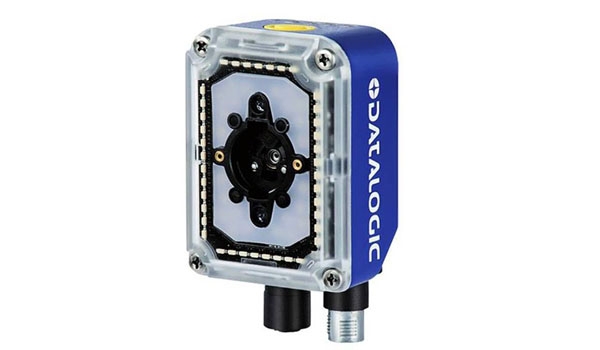

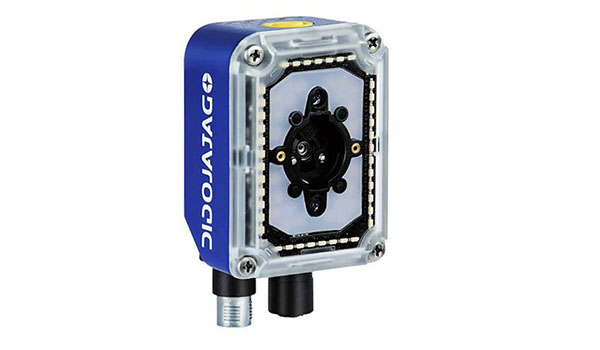

Matrix 300是一款緊湊型影像式條碼閱讀器,為高速和直接零件標記(DPM)應用而設計。
Matrix 300N采用130萬像素/ 60幀/秒的高分辨率成像器,能快速進行圖像采集,其光學系統包括一個用于電子變焦控制的液態鏡頭模塊。因此,閱讀器可以自動進行變焦,而無需其他可動部件。
集成光源可嵌入在閱讀器的前表面。這種設計實現了對條碼的明亮均勻的照明。照明設計使用亮場和暗場模式,從而在正常、蝕刻、高反光或紋理化表面上實現良好的照明效果。
Matrix 300N具有小物理尺寸和旋轉連接器,可以輕松集成到空間受限的地方。除了緊湊靈活的設計之外,Matrix 300N還可提供性能良好穩定的以太網供電(POE)版本??芍苯优cPROFINET或ETHERNET/IP支持的PLC進行連接,從而降低了解決方案的復雜性和成本。自帶PROFINETIO和ETHERNET/IP接口,省去了對外部通訊盒或轉換器的需要。
得利捷Datalogic Matrix 300N工業級固定式條碼掃描器行業應用:
制造業、電子和汽車制造業:標記后的DPM代碼驗證;
在制品控制:零部件追蹤;
食品與飲料:在制品追蹤;
文件處理:高速過程控制;
醫衛:設備追蹤;
實驗室自動化:生物醫學分析機、樣品收集機器;
物流自動化:紙箱和周轉箱追蹤、自動化倉儲。
1、緊湊小巧的外形尺寸;
2、良好的DPM碼讀取性能;
3、液態鏡頭動態變焦控制;
4、集成雙照明:暗場/明場;
5、快速和高分辨率的圖像傳感器;
6、可選以太網供電版和板載PROFINET-IO;
7、防護等級:IP67工業級,適用于多種惡劣工作環境;
8、偏振版可用于讀取反射表面。
得利捷Datalogic Matrix 300N工業級固定式條碼掃描器詳細技術參數
尺寸:95 x 54 x 43 mm Connector 0°
75 x 54 x 62 mm Connector 90°
重量:238 g (8.3 oz.)帶鏡頭和內部照明器
外殼材質:鋁,塑料閱讀窗保護罩
工作溫度:
手動對焦機型:0°至+ 50°C
電子液態鏡頭機型:0°至+ 45°C
儲存溫度:-20至70°C
保護等:IP67
靜電:有,帶有靜電防隱患前蓋附件
YAG激光保護:有,帶有YAG截止濾波片
偏振濾光鏡:有,帶有偏振版濾光片
電源:一般:10 VDC至30 VDC /以太網供電:48 VDC(IEEE.802.3af)
電力消耗:8 W;一般5W
傳感器:圖像分辨率1280 x 1024(130萬像素)-CMOS全局快門
幀率:60 幀/秒
光學變焦控制:電子液態鏡頭機型(LQL-9MM)
手動固定鏡頭機型(LNS-6mm,LNS-9mm,LNS-12mm,LNS-16mm)
光學模型/視野角度: 66° (6mm) ; 40° (9 mm) ; 32°(12 mm) ; 24° (16 mm)
瞄準系統:雙激光指示器(CDRH / IEC Class II)
可讀符號:
一維碼:常見的一維符號
二維碼:數據矩陣、QR碼、Micro QR、Maxicode、Aztec
郵政碼:日本郵政、Planet、Postnet等
通信接口:以太網10/100:以太網IP,TCP / IP,UDP,F(xiàn)TP,MODBUS TCP 串行RS232 / RS-422 / RS-485達115.2 Kbit / s +協助性RS-232板載PROFINET-IO
閱讀器網絡:Datalogic ID-NET
連接模式:直連模式,主/從,以太網點到點
數字輸入:2光隔離,無極性和軟件可編程
數字輸出:3軟件可編程PNP / NPN(短路保護)。
OUT3可編程為輸入輸出電流100 mA,飽和電壓
編程方法:基于Windows的SW(DL.CODE)通過以太網
用戶界面:X-PRESS,嵌入式人機界面 蜂鳴器、按鈕、7個LED(狀態、通信、觸發、良好閱讀、準備就緒、開機、網絡)
代碼質量指標:AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A
保修期:一年
掃描器1臺、產品說明書1份
選配件:RS232串口數據線、網口數據線、控制盒等
