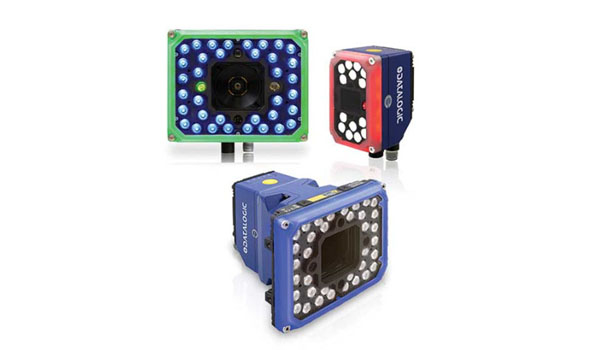

Matrix 320圖像的條碼閱讀器為“提升可追溯性”應用設計,可良好的解決了內部物流、分銷、3PL、零售物流和車間中的可追溯性應用。配備良好的2MP傳感器(1920×1080像素和16:9尺寸規格),可提供完整的解決方案和穩定性能,以提升工作效率。

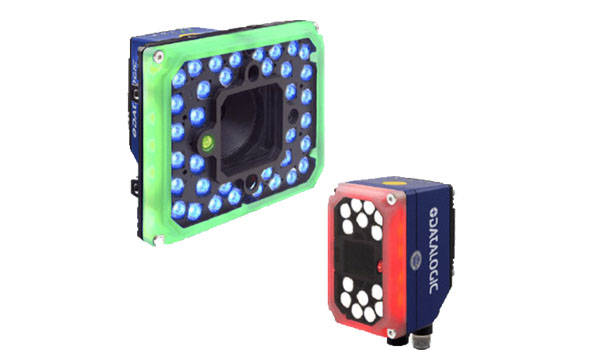

Matrix 320具有良好可配置照明功能,對于標簽和高分辨率DPM有良好的讀取性能,提供3種顏色選項,能夠解決可追溯性應用。由于Matrix 320擁有快速反應性和大景深(DOF),通過免提操作即可提供良好的性能,提升了內部物流和物流部門的效率。
Matrix 320采用模塊化設計,減少了型號數量,并搭配一整套鏡頭、照明、濾鏡和配件作為補充,從而提供市場中良好的應用靈活性。
嵌入式電子對焦,縮短安裝時間,并能輕松重新配置,提高了生產靈活性,契合工業4.0的要求。Matrix 320配備集成式瞄準系統、X-Press按鈕HMI和DL.CODE軟件,具有安裝簡單和直觀的自動學習/自動設置功能。

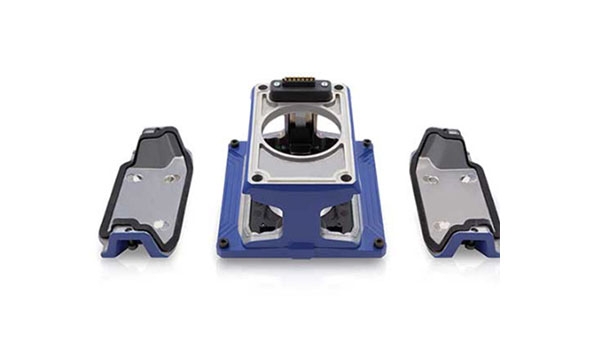

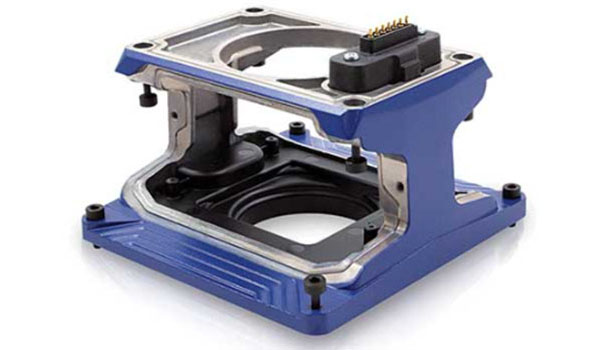

C-Mount組件的模塊化設計在零件的選擇和組合方面提供了的靈活性,縮短了可行性時間和成本,幫助系統集成商為多種工業環境中的垂直應用找到有效的解決方案,以增加商業機會。
結合工業連接性、整體緊湊性、旋轉式連接器和良好的工業等級,讓Matrix 320可安裝到多種工業環境中??膳渲玫?60°多色讀取反饋和“綠點/紅點”技術,提供良好的視覺反饋。此外,Web界面通過配備FTP圖像保存功能的一整套診斷程序監測閱讀器,從而簡化了性能分析。
得利捷Datalogic Matrix 320系列工業級固定式二維條碼掃描器行業應用:
制造業:汽車、食品飲料、制藥、電子、一般制造業;
1、直接部件打標閱讀
2、零部件可追溯性
3、在制品的追溯(自動)
4、印刷和應用
5、外包裝可追溯性
6、裝車可追溯性。
制造、運輸和物流、零售內部物流自動化、自動化倉庫、配送中心;
1、入庫、托盤揀選(叉車)
2、印刷和應用驗證(重新貼標)
3、卸垛、零件可追溯性
4、訂單履行(自動、手動)
5、堆垛(自動、手動),網箱準備
6、托盤可追溯性、托盤打包
7、出庫檢索(叉車)、
8、逆向物流。
1、2MP傳感器(1920×1080像素,16:9尺寸)表現良好的景深(DOF)和水平視場(FOVH);
2、可配置的照明解決方案,提供兩種型號光源的3種顏色選擇;
3、電子對焦;
4、C接口型號,可靈活配置不同的鏡頭,輕松實現大景深;
5、蓋和濾波器配件,便于進行庫存管理;
6、FTP圖像保存;
7、工業連接;
8、新的網絡設備發現功能可快速訪問網絡中的讀碼器;
9、可配置的360°多色視覺反饋;
10、良好的工業防護。
得利捷Datalogic Matrix 320系列工業級固定式二維條碼掃描器詳細介紹
技術參數
傳感器:圖像分辨率2.0 Mpixel(1920 x 1080)16:9尺寸-1/3''CMOS全局快門
幀速率:60幀/秒
液態鏡頭型號:
讀取范圍:6毫米鏡頭: 50 ~ 550毫米
9毫米鏡頭: 35 ~ 1000毫米
16毫米鏡頭: 70 ~ 1500毫米
光學模型(視角):液態鏡頭9mm(34°),液態鏡頭16mm(20°)
光學對焦控制:電子對焦控制
內部光源顏色:藍色、白色、紫外線
內部照明器功率:大功率14個LED、高功率36顆LED
C口鏡頭型號:
光學模塊(可視角度):C口鏡頭 4mm (68°), 6mm (48°), 8mm (37°), 12mm (25°), 16mm (19°), 25mm (12°), 35mm (9°)
焦距控制:手動調焦
偏光鏡:可作為前蓋附件
代碼質量指標:1D:CQ Standard: ISO/IEC 15416
2D:CQ Standard: ISO/IEC 16022/18004, ISO/IEC 29158 (AIM-DPM), ISO/IEC 15415
電源:24 VDC ±10%
功耗:0.42 A,10W
防護等級EN60529:IP65和IP67
工業溫度:-0℃至45℃
儲存溫度:-20℃至70℃
外殼材料:鋁殼和塑料防護窗蓋
尺寸:高108.7x寬54x長55.5毫米(4.3 x 2.1 x 2.2英寸)連接器,0°
高88x寬54x長75.6毫米(4.3 x 2.1 x 2.2英寸)連接器,90°
重量:液態鏡頭14個LED光源:380克
耐硫氣體:適用于符合ISO EN 60068-2-43的型號
ESD防隱患:可作為前蓋附件
YAG 激光防護:可作為過濾器附件(與ESD罩兼容)
柔性電纜:可作為附件
嵌入式通信接口:
- 以太網10/100/1000 Mbit/ s:TCP/IP、UDP、FTP和現場總線PROFINET IO、以太網IP、Modbus TCP
- 串口RS-232/RS-422FD高達115.2 Kbit /s +協助性串口RS-232高達115.2 Kbit/s
- OPC UA
閱讀器聯網:Datalogic ID-NET
連接模式:直通,主/從,以太網點對點
數字輸入
3個輸出:可配置的NPN、PNP和PP短路防護
VOUT (ILOAD = 0 mA)24 VDC
VOUT (ILOAD = 100 mA)3 VDC
ILOAD 100mA
使用CBX接線盒,前2個輸出經過光耦合
瞄準系統:激光交叉紅色投影瞄準
用戶界面:可配置的360°多色視覺反饋
綠點和紅點LED
X-PRESS人機界面
蜂鳴器、X-PRESS按鈕、7個LED(狀態、通信、觸發器、良好讀取、就緒、開機、網絡)網絡監控界面
裝置編程:DL.CODE Windows軟件(通過以太網或串行接口編程),帶Javascript輸出格式化程序串行主機模式編程; X-PRESS人機界面
保修:一年
掃描器1臺、產品說明書1份
選配件:RS232串口數據線、網口數據線、控制盒、電源適配器
