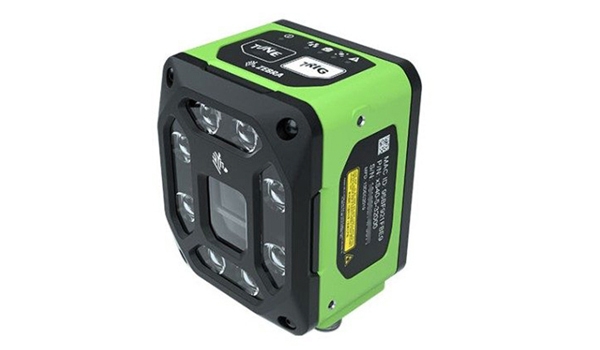

使用ZEBRA的FS40固定工業掃描器可幫助您提升工作效率,F(xiàn)S40滿足當今生產和交付過程的多種工作要求。FS40可輕松跟上快速移動的操作,在每個零件和包裹在生產、存儲和履行過程中通過自動和高質量讀碼信息實現追蹤和追溯 - 采集具有挑戰性的條碼。提升了企業的生產、倉儲、配送和物流流程的工作效率。
ZEBRA的FS40固定工業掃描器提供簡單、良好的數據采集和投資回報。一切從ZEBRA Aurora開始的軟件平臺,適用于有經驗和初次使用的用戶,可以輕松瀏覽直觀的現代界面,從而減少培訓和部署時間??梢暂p松設置、部署和運行ZEBRA固定式工業掃描儀,包括FS40。一旦啟動并運行,ZEBRA的功能(包括ImagePerfect和PRZM智慧成像)提供讀取穩定快速掃描成功的數據采集。隨著需求發生變化,您可以輕松地添加對新條碼的支持。
1、使用Auto-Tune自動設置;
只需點擊Auto-Tune按鈕即可以穩定的讀取率運行 - 開箱即用。只需簡單的按下按鍵,Auto-Tune拍攝高質量圖像,以實現快速的設置。
2、ZEBRA Savanna 為物聯網做好準備;
IoT-ready FS40可以將圖像發送到ZEBRA基于訂閱的云服務ZEBRA Savanna或其他云服務,讓您能夠滿足行業法規或存儲圖像以供進一步分析,而無需購買和管理服務器。
3、通過以太網為其供電;
通過支持以太網供電(PoE),降低設置復雜性和成本。此功能可直接通過網絡為FS40和連接的附件供電,從而減少掉電和電源的成本。您可以使用FS40配備的24V直流電源。
4、具有USB-C的廣泛擴展選項;
USB-C允許您使用單根電纜為相機供電,并提供多種配件選項。輕松與其他ZEBRA設備(例如打印機或平板電腦)集成。您還可以通過將外部存儲設備連接到FS40來備份您的系統或保存圖像以供將來分析。
5、可編程輸入/輸出 (I/O) 端口;
獲得I/O靈活性,四個數字I/O端口可以單獨控制, 以擴展應用功能并提高防錯能力。支持額外的外圍設備、點亮光照或觸發操作穩定自動化您的工作流程。

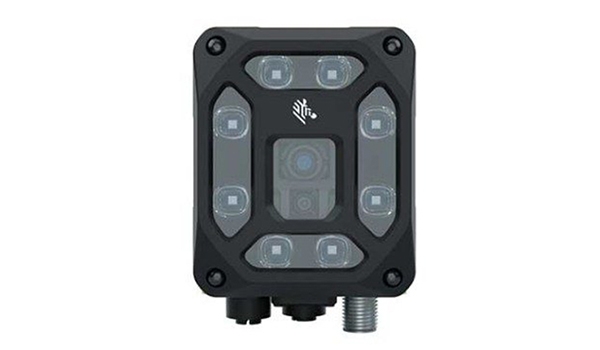

6、強大的集成照明;
使用ZEBRA的FS40,您可以通過良好的集成照明系統提升工作效率。選擇適合您現在掃描的條碼類型的照明?紅色、白色、藍色等或包含多種這些類型的單一型號,高質量圖像用于穩定的條碼讀取。
7、堅固耐用,適用于工業空間;
鋁制外殼耐化學用品和油污達到了IP65和IP67的工業等級,依靠堅固的設計在多種嚴苛的工作環境中也可穩定的運行。
8、操作反饋/狀態指示器;
借助內置的攝像頭狀態LED ?電源、讀碼和在線/運行—工作人員可以方便地看到讀碼是成功還是失敗,從而產品的質量和可追溯性—以及攝像頭是否正在運行或是否需要關注。此外,音量可調的蜂鳴器提供成功讀碼的聲音提示,這樣工人就可以專注于工作?而不是設備上。
9、追求簡單;
帶有銳利的激光生成線條的8點旭日紋圖案可以輕松確保條碼在視野內,從而實現穩定的瞄準和快速的部署。
10、ZEBRA Aurora HMI 儀表板增加了靈活性;
操作員可以通過Web瀏覽器查看ZEBRA Aurora人機界面(HMI)儀表板并與之交互。無需在每個工作站安裝PC,從而降低硬件要求和安裝成本。
11、簡單、方便、快速的與您的網絡基礎設施集成;
內置的Ethernet/IP、PROFINET和其他網絡協議能夠與多種常見的PLC或主機系統集成。簡化網絡架構,降低部署時間和成本。
12、可快速穩定的讀取條碼,一次性成功讀碼效率高;
良好的光學系統和ZEBRA的PRZM智慧成像技術共同提供了穩定的數據采集,該光學系統可以同時采集多個條碼。PRZM智慧成像為滿足您環境的數據采集需求而設計,可穩定快速掃描多種常見條碼。
13、通過ImagePerfect提升了讀取效率;
不均勻的照明和在不同距離讀取條碼的需要可能會導致需要額外的攝像頭、外部光源或復雜的自定義代碼? 這些增加的組件會提升總擁有成本。使用新功能 ? ImagePerfect可對單個物品采集多達3個不同圖像,每個圖像都有其所屬的對焦、曝光、增益、照明控制等設置。提升了讀取效率,降低解決方案的復雜性,以及降低了的總擁有成本。
14、采集推動業務發展的各種數據;
使用FS10?你可以采集一維、二維和DPM條碼以及OCR可讀字符來完成這項工作。選擇支持當前條碼的配置來驅動業務流程,您還可以通過添加功能來滿足未來的數據采集需求。只需購買軟件許可證即可輕松添加對新條碼的支持并提升掃描速度以滿足新的業務需求。
15、使用 Golden Image Compare 快速排除故障;
如果多種條碼讀取失敗,此ZEBRA工具可讓您通過將多種圖像與設置時創建的參考圖像進行比較來快速識別和解決問題??梢栽\斷出多種圖像質量不佳的原因,從而實現所需的快速校正,以減少停機時間?從鏡頭臟污或照明問題到相機未對準。
16、使用作業比較識別并更正設置更改;
該工具將作業和相機中的當前設置與所有初始設置進行比較,允許用戶一鍵恢復到原始設置。
17、使用 ManyCode 同時掃描多個條碼;
只需在ZEBRA Aurora中單擊一下,您就可以啟用 ManyCode模式以同時采集多個、多種類型條碼。
18、以雙以太網連接減少生產延誤。
FS70提供雙以太網端口。隔離控制網絡以防隱患關鍵生產數據并利用第二個以太網連接將圖像發送到云或本地服務器進行存儲。只需選擇單端口配置,并為您想要的功能支付費用。
斑馬ZEBRA FS40/VS40工業級固定式掃描器詳細技術參數
尺寸:2.1 in.高 x 2.5 in.寬 x 3.6 in.深
54.0mm高x64.0mm寬x91.4mm深
重量:14.1oz./400g
電源:外接電源:10-30 VDC,1.5A 24 VDC(36W)
PoE+ 電源:Class 4, 25.5W
PoE供電:Class 3,13 W
USB-C 主機:5 VDC,3A(15W)
可配置 IO:四個光隔離 GPIO:GPIO0,1,2,3
五個非隔離GPIO:GPIO4,5,6*,7*,8*
*啟用外部光源模式時不可用
顏色和材料:工業綠色鋁制外殼

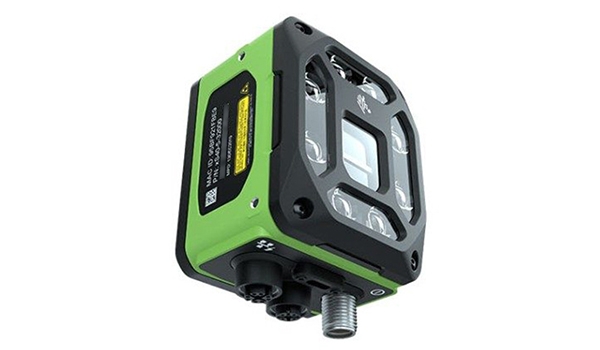

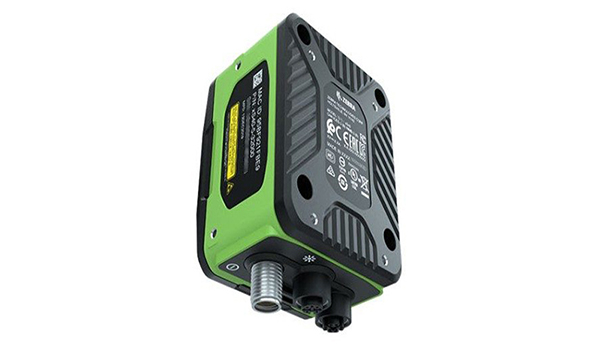

接口端口:1 個 M12 X-Coded 1000/100/10 Mbps 以太網
1 個 M12 12針電源/GPIO/RS-232
1個 M12 5針外接燈電源和控制/GPIO
1 個具有 DisplayPort Alt 模式的USB 3.0 SuperSpeed Type-C
*可提供一或兩個以太網端口;PoE限主以太網端口支持
通訊協議:Ethernet/IP, PROFINET, CC-Link, Modbus TCP, TCP/IP, RS-232
支持的鍵盤:支持多種鍵盤
用戶指示器:360度讀碼/工作狀態 LED、電源LED、在線/運行LED、警告LED、錯誤LED、以太網狀態LED;蜂鳴器(音量可調)
性能參數
圖像傳感器:2.3MP:1/2.3 英寸CMOS,全局快門1920 x 1200 3.0 微米方形像素,單色
5.1MP:1/2.5 英寸CMOS,卷簾快門2592 x 1952 2.2 微米方形像素,單色
采集速率:2.3MP:達60幀/秒
5.1MP:達30幀/秒
瞄準點:紅色I(xiàn)I類激光;8點網格
照明:
現場可更換模塊:
? 八個 660nm 紅色LED
? 八個 470nm 藍色LED
? 八個 850nm 紅外LED
? 八個 2700K(色溫)白光LED
? 四個 660nm 紅色LED + 8個850nm IR LED + 4個470nm 藍色 LED+8個2700K(色溫)白色LED
掃描器視域:
SR(標準范圍):10.8mm 液體鏡頭 額定 30°水平x 19°,垂直
WA(廣角):6.8mm 液態鏡頭 額定 46°水平x 29°,垂直
用戶環境
工作溫度:32℉至113℉/0℃至45℃(10-30VDC 外部電源,取決于占空比)
32℉至113℉/0℃至40℃(POE,取決于占空比)
存儲溫度:-40℉到158℉/-40℃到70℃
環境密封級別:IP65和IP67
濕度:5%至90%相對濕度,非冷凝
抗沖擊性:EN 60068-2-27,30g;11毫秒;每個軸向3次沖擊
抗振性:EN 60068-2-6,14mm 2至10Hz,1.5mm 13至55Hz;2g 70至500Hz;每個軸向2小時
支持的碼制
一維:Code 39, Code 93, Code 128, I 2 of 5, MSI Plessey, UPC/EAN
二維:Aztec, Data Matrix, DotCode, MaxiCode, PDF417, Micro PDF417, QR Code, Micro QR
OCR:OCR-A,OCR-B,MICR,US Currency,Trainable OCR(適用于特定型號或通過附加 OCR 許可證提供)
軟件
管理:ZEBRA Aurora
讀碼器包:1D/2D 標準 (5 FPS); 1D/2D 快速和 OCR (60 FPS);1D/2D DPM Full和OCR (60 FPS);可訓練的OCR(獨立許可證)(讀碼器包因SKU而異;軟件讀碼器包提升,可通過提升許可證獲得。)
機器視覺(MV)工具集:傳感器、標準、高級(可通過提升許可證獲得)
保修期:一年
掃描器1臺、數據線1根、說明書1份
選配件:無
